Складчина: Проектная документация «Баня 6х6» [Арсений Костарев]
- Размер тёплого контура 6х6
- Пятно застройки 6х7.5
- Высота потолка в коньке 3.3
- Высота стены внутри 2.3м
- Площадь помещений 30м2
Информация по арх.решениям:
- Толщина каркаса наружных стен 95х145
- Толщина каркаса внутренних перегородок 95х45
- Свайный тип фундамента ( винтовые)
- Ветровой район 1. Снеговой 3- Расчет для мск - для остальных регионов расчет не производился ( это значит что если произвести то вполне допускается что может пройти)
- Объём ПМ Всего 6.5м3
- 20 листов КР - размеры / узлы/ объемы - объяснения как собирать
- 12 листов ЭП
- 11 листов оптимизации раскроя пиломатериала
- 43 листов итого
Эскизный проект (Планировки, высоты итп)

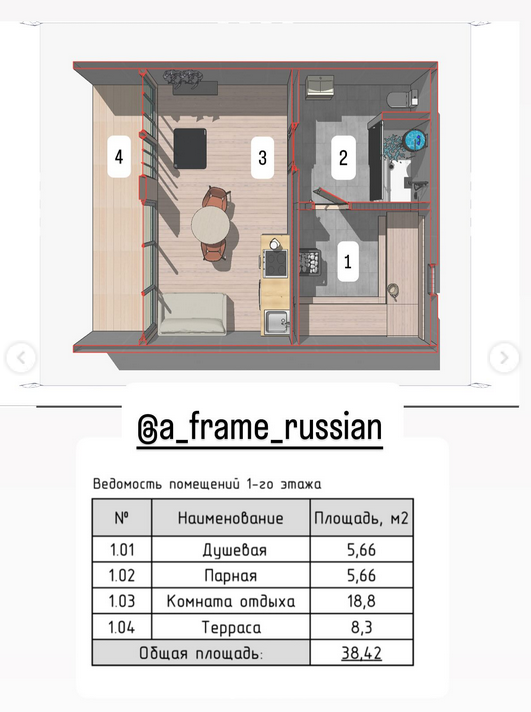

- Планировка дома
- Фасады
- План кровли
- Разрезы
- Ведомость оконных и дверных проемов

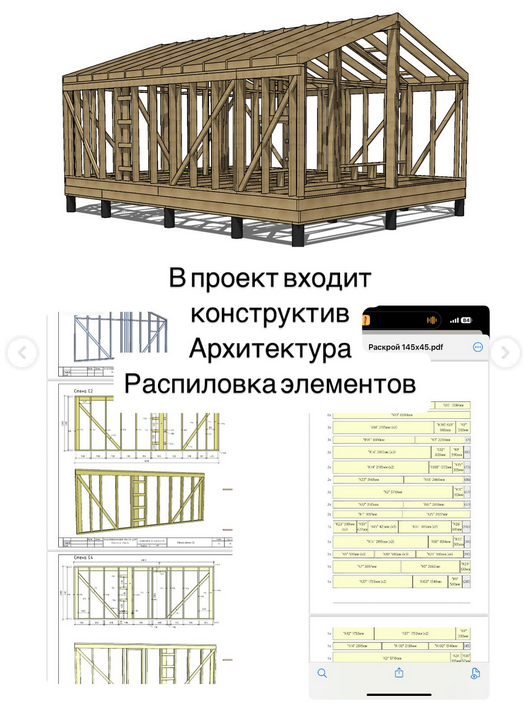

- модель деревянного каркаса
- Фундамент сваи
- Обвязка свай
- Схема монтажа лаг цокольного перекрытия
- План монтажа стен
- Схема сборки стен, развертки
- Схема монтажа лаг межэтажного/чердачного перекрытия
- Схема монтажа опорных конструкций кровли
- Схема монтажа стропильной системы
- Схема обрешетки
- Спецификация пиломатериалов
- Раскрой ( оптимизация ) пиломатериалов. Показано как максимально сократить число обрезков доски, разместив как можно больше элементов на одной 6м доске
- 4 визуализации
Что не входит в проект . Не входят локальные разделы ( электрика , сантехника , вентиляция и тп) так как все это индивидуально. В проекте заложена основа - КАРКАС дома. Так что внимательно посмотрите видеообзор. Весь проект защищён водяными знаками и авторским правом/ распространяется 1249гкрф
Цена 2500 руб.
