Мы работаем в соответствии с п.п. 4.2.4…4.2.7 СП 16.13330.2017, при этом каждое занятие посвящено расчету одного реального объекта по 1, 2 группам предельных состояний с учетом совместной работы конструкций* с выполнением расчетов руками и в ЛИРА-САПР (минимальные требования - любая некоммерческая/коммерческая версии).
Какие навыки вы получите на занятиях:
- видение реального взаимодействия элементов конструкций, видение сопряжений элементов, видение деформированных схем конструкций и силовых потоков при совместной работе элементов, узлов, опор, сопряжений;
- анализ реальных взаимодействий элементов и оценка влияния этих взаимодействий на НДС конструкции с целью учета этих данных при построении адекватных моделей в ЛИРА-САПР;
- на базе такого анализа построение в ЛИРА-САПР моделей реальных объектов, отражающих совместную работу конструкций с последующей верификацией и осознанием полученных результатов;
- обоснованное принятие решений по назначению сечений элементов конструкций.
- Занятия № 1, 2. Деревянная балочная клетка и конструктивно ортотропный профлист, несъемная опалубка, "сэндвич"-панели как трехслойные конструкции
- Занятия № 3, 4. Деревянная стропильная система, профлист как конструктивно ортотропная пластина по обрешетке
- Занятие № 5. Металлическая стропильная система с кровлей из профлиста, "сэндвич"-панелей по прогонам из прокатного швеллера на примере двускатной кровли
- Занятия № 6, 7. Балочная клетка пешеходного перехода с поручнями
- Занятие № 8. Стальная ферма, 1, 2 группы предельных состояний
- Занятие № 9, 10. Каркас промздания, совместная работа с ограждением - профлист, "сэндвич"-панели
- Занятия № 11, 12. Уличный рекламный щит, пульсация ветра
- Занятие № 13. Витражные системы, тонкостенные профили, совместная работа
- Занятие № 14. Каркас навесного вентфасада, совместная работа конструкций
Занятия № 1, 2. Деревянная балочная клетка и конструктивно ортотропный профлист, несъемная опалубка, "сэндвич"-панели как трехслойные конструкции

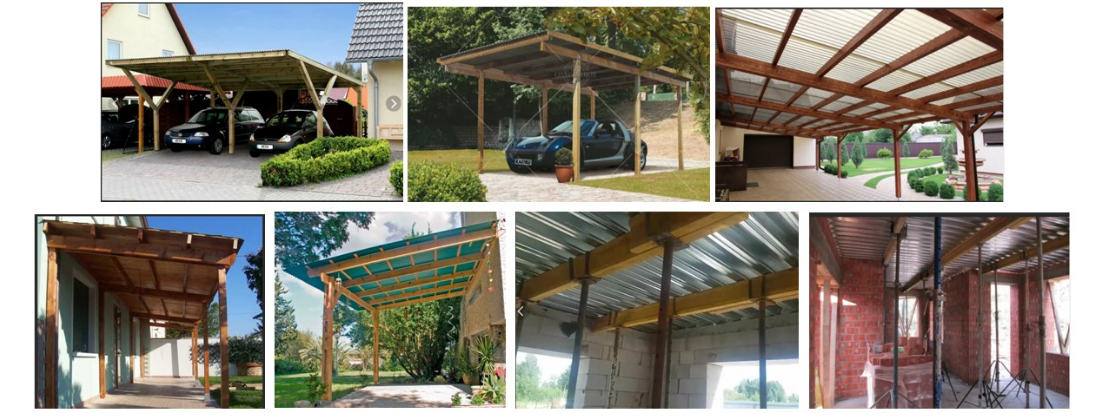

- расчет деревянной балочной клетки покрытия навеса кровли из профлиста по прогонам по 1, 2 группам предельных состояний с учетом конструктивной ортотропии профлиста (профлист пластинчатыми элементами, тестирование и верификация профлиста как ортотропной пластины на изгиб, растяжение «гармошки», сдвиг, изгиб второстепенных, главных балок, центрально-сжатые стойки, снеговой мешок) – моделирование, вариантные проверочные, проектные, расчеты руками, в ЛИРА-САПР, сравнительные расчеты (главные, втростепенные балки - изгиб, стойки - центральное сжатие, прочность, общая продольная устойчивость, предельная гибкость, изгиб профлиста вдоль гофр, растяжение поперек гофр, сдвиг, СП 16, СП 64, СП 20, ЛИРА-САПР);
- кровельные, стеновые "сэндвич"-панели как трехслойные пластины (облицовка профлист, базальтовая минеральная вата "ROCWOOL", пенополистирол, изгиб вдоль, поперек панели, сдвиг, учет перепада температур внешней и внутренней облицовки, моделирование в ЛИРА-САПР, тестирование и верификация …);
- задача расчета несущей способности балочной клетки и профлиста в качестве несъемной опалубки монолитного перекрытияпо 1, 2 группам предельных состояний – анализ режима производства работ монолитного перекрытия, подбор профиля профлиста и сечений элементов деревянной балочной клетки для монолитного перекрытия (разбор расчета в ЛИРА-САПР на примере ячейки 6,0х6,0 м, профлист НС35-1000-0,6).
- расчет по 1, 2 группам предельных состояний элементов деревянной стропильной системы кровли – проверочные, проектные, сравнительные расчеты (изгиб со сжатием стропил, прочность, устойчивость, предельная гибкость стоек, подкосов, работа профлиста с учетом ортотропии по сплошной и разряженной обрешетке, верификация - дерево, брус, конструктивно ортотропный профлист) СП 16, СП 64, СП 20, ЛИРА-САПР.
- металлическая стропильная двускатная система покрытия (наклонные стропила, прогоны из прокатного швеллера, профлист с учетом ортотропии, совместная работа конструкций). СП 20, СП 16, ЛИРА-САПР;
- кровельные, стеновые "сэндвич"-панели как трехслойные пластины (облицовка профлист, базальтовая минеральная вата "ROCWOOL", пенополистирол, изгиб вдоль, поперек панели, сдвиг, учет перепада температур внешней и внутренней облицовки, моделирование в ЛИРА-САПР, тестирование и верификация …);Развенчание мифа об НДС прогонов кровли из прокатного швеллера при косом изгибе.
- расчет по 1, 2 группам предельных состояний балочной клетки пешеходного перехода с поручнями/перилами, моделирование, проверочные, проектные расчеты руками, в ЛИРА-САПР (главные балки, второстепенные балки, деревянный настил, перила, сварка, общая устойчивость балок из плоскости стенки). СП 16, СП 64, СП 20.
- На этом занятии дается бесплатный бонус «Калькулятор расчета сварных угловых швов» по СП 16 и Пособие по расчету сварных швов с полным видео сопровождением.
- расчеты по 1, 2 группам предельных состояний ферма стальная из спаренных уголков, круглых труб, профиля «Молодечно» – моделирование, вариантные проверочные, проектные в ЛИРСТК, расчетные длины элементов в плоскости, из плоскости фермы, прочность, общая продольная устойчивость, предельная гибкость (конструктивные элементы в ЛИРА-САПР «ферменный», «колонна», сравнение). СП 20, СП 16, ЛИРА-САПР.
- расчеты каркаса промздания по 1, 2 группам предельных состояний, металлическая ферма по сетке колонн, стеновое ограждение, кровля из конструктивно ортотропного профлиста, "сэндвич"-панелей по прогонам из прокатного швеллера, труб «Молодечно» – реальный объект, моделирование, вариантные проверочные, проектные расчеты. СП 20, СП 16, ЛИРА-САПР, ЛИРСТК, коротко про фундамены под колонны...
- расчеты по 1, 2 группам предельных состояний элементов уличного рекламного щита с учетом пульсации ветра – моделирование, ручной счет частот собственных колебаний, расчет пульсационной составляющей ветровой нагрузки по СП 20.13330.2016 с Изм. 2019 г., прочность стойки (коробка из прокатных швеллеров с прерывистой сваркой), элементы базы (плита, траверсы, сварка, преднатяжение фундаментных болтов, фундамент, опрокидывание, полный расчет в ЛИРА-САПР, сравнение результатов с ручным счетом.
- Плюс бесплатный бонус «Калькулятор расчета сварных угловых швов» СП 16 и Пособие по расчету сварных швов с полным видео сопровождением
- расчеты НДС элементов витражных систем по 1, 2 группам предельных состояний (тонкостенные алюминиевые профили) на примере остекления балкона с учетом совместной работы конструкций, конструктор тонкостенных сечений, учет влияния поперечных профилей на жесткость стоек, поворот сечения стоек (создание авторского сортамента тонкостенных профилей с возможностью интеграции в ЛИРА-САПР);
- вариантное моделирование, усиление, учет совместной работы, расчет усиления стоек. СП 20, СП 16, ЛИРА-САПР, КТС.
- расчеты НДС элементов навесного вентилируемого фасада по 1, 2 группам предельных состояний (тонкостенные омега профили, клямеры, заклепки…), моделирование реального объекта с учетом совместной работы конструкций в ЛИРА-САПР. СП 20, СП 16, ЛИРА-САПР.
Ко всем занятиям прилагается бесплатный бонус:
- видео тренинг в Трех Частях "Поперечный изгиб стержней с прямой осью"
